方案背景

隨著城市化進程的加速，人口向城市集中，住宅小區的用水需求也隨著人口數量增長而上升，亟需采取更加智能、可靠的方式保障給水系統的穩定運行。

本文提供了一種基于XL60無線采集裝置的住宅小區給水系統遠程監控方案，通過實時監測水箱液位和管網關鍵節點的壓力，及時控制水泵的啟、停，實現供水量和需水量之間的平衡，滿足居民用水需求。

方案設計

設備選型

選擇XL60無線采集裝置，搭配模擬量輸入模塊采集液位數據和管網關鍵節點的壓力數據，通過開關量輸入/輸出模塊讀取當前水泵的開關狀態，并根據當前數據遠程控制水泵的啟、停。

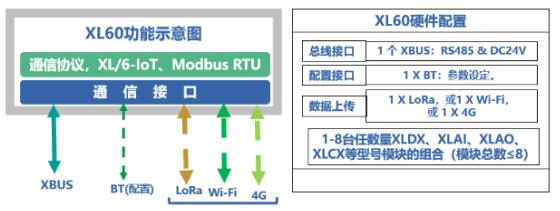

XL60無線采集裝置，由一臺主機模塊和多臺I/O模塊組合而成。可采集現場變送儀表的電流、電壓信號，控制器輔助接點信號，接收上位機下發的控制指令，輸出電流、電壓、繼電接點等控制信號。

手機APP配置，現場即設即用

LoRa、WIFI、4G三種通信可選

采用信號隔離器可從原控制系統獲取信號

可擴展最多8個模塊

可為用戶定制開發通信協議

網絡傳輸

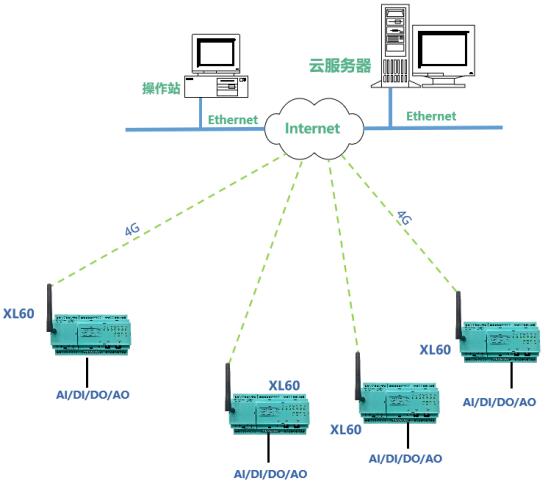

考慮現場實際通信情況，采用4G通信方式，將XL60無線采集裝置采集的數據無線傳輸到云平臺。

監控平臺

構建監控云平臺，實現對水箱液位、管網關鍵節點壓力的監測，遠程控制水泵啟停等功能。

實時監控：以圖表直觀實時顯示水箱的液位和管網壓力，以及水泵的工作狀態，當液位和壓力低于或高于設定值，可控制水泵的啟停；

智能預警：當液位或壓力超出預設的范圍時，監控平臺通過微信、短信、郵件等方式向管理人員推送報警信息；

數據分析：云平臺對采集的數據進行分析，生成趨勢圖，為給水系統的運行管理提供數據支撐；

遠程控制：管理人員可以遠程控制水泵的啟停，實現高效管理；

報告生成：生成各種報告，如日報、周報、月報等，以便于管理人員進行決策；

移動訪問：支持移動設備訪問，管理人員可以通過手機或平板電腦隨時隨地查看系統狀態，接收警報，進行遠程控制。

方案價值

提高工作效率：通過智能遠程監控，可實時查看數據，無需人工巡查，大大提高工作效率；

節約資源：通過實時監控和數據分析，可以更精確地控制水泵的工作狀態，從而節約電力資源；

便于管理：通過實時監控、數據分析和報告生成，管理人員可以隨時隨地了解系統的運行狀態，進行決策，從而更好地管理供水系統。

增強安全性：通過實時監控和警報系統，可以及時發現潛在的安全問題，如水管破裂、水泵過載等，從而增強給水系統的安全性。
