用電監測需求概述

電能消耗，是企業生產的主要成本。降低用電成本，是企業生產過程的重要關注點。

• 降低用電成本，要獲取機器設備詳細用電數據，為優化生產計劃，提高生產效率，提高機器效能，從而降低用電成本，提供準確的數據支撐。
• 用電消耗的關注點，設備、產線、車間，通用輔助設備、設施，及工廠等不同層級的電能消耗數據。

監測點選擇：

• 配電室：配電室的每一條出線，不必都進行用電監測，建議只監測，大用電負荷，供電范圍集中、區域獨立、用電獨立的回路。

監測點選擇：

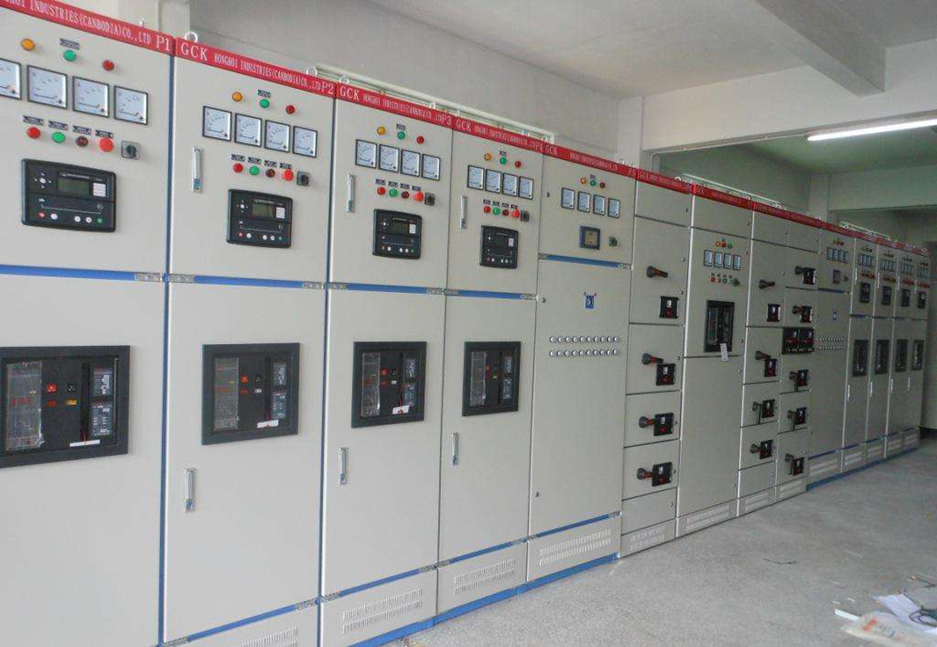

配電柜是車間級的配電設備，分布在車間各地?？梢詫ε潆姽褫敵龌芈愤M(jìn)行計量，獲取某產線、某臺（套）機器、用電設備雜的回路，的用電數據。

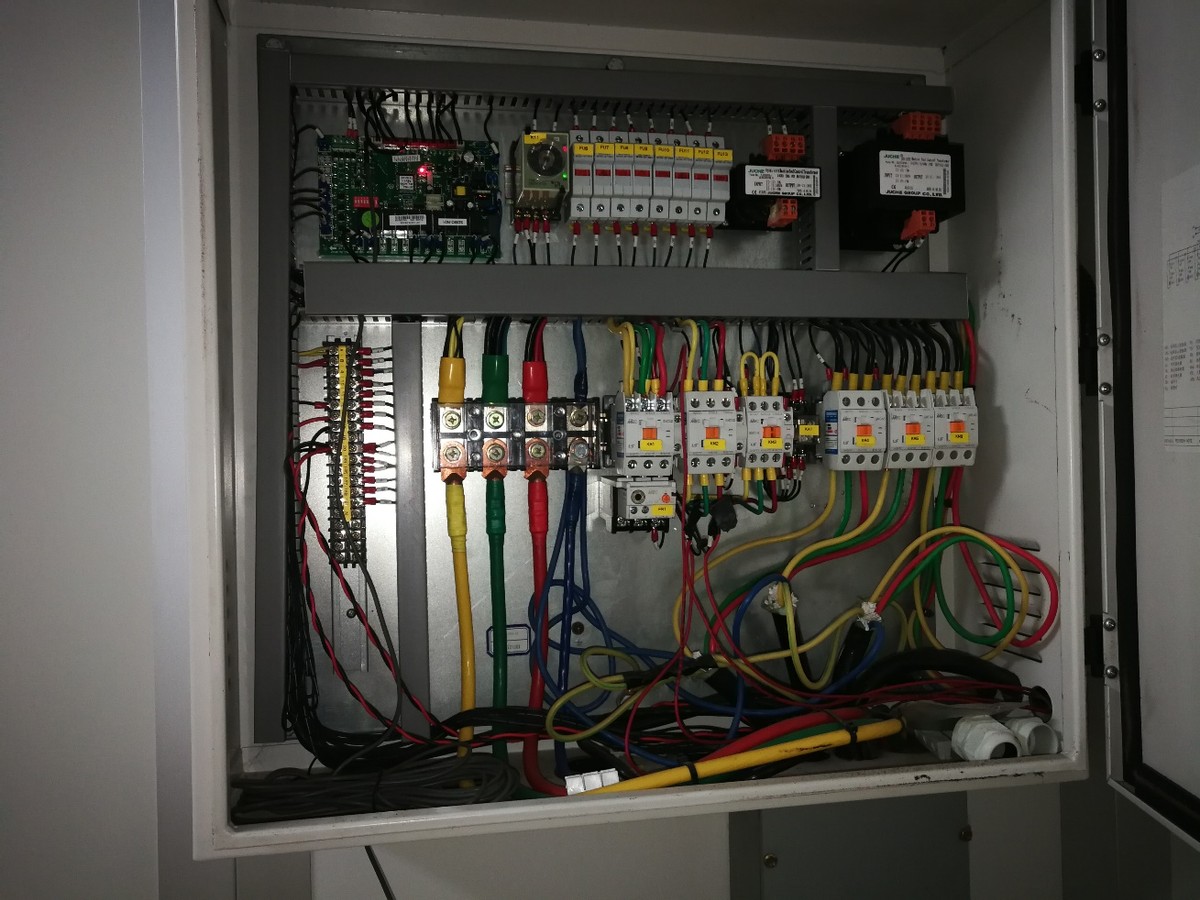

• 控制柜：控制柜一般是安裝在現場，控制機器設備的運行；有時多臺機器共用一面控制柜。建議對功率較大的用電設備進行用電數據監測。
• 未進行用電數據監測的回路和用電設備，根據上、下級之間的計量數據。

電能表選型說明

電能計量表基本是通用標準產品，功能相近。

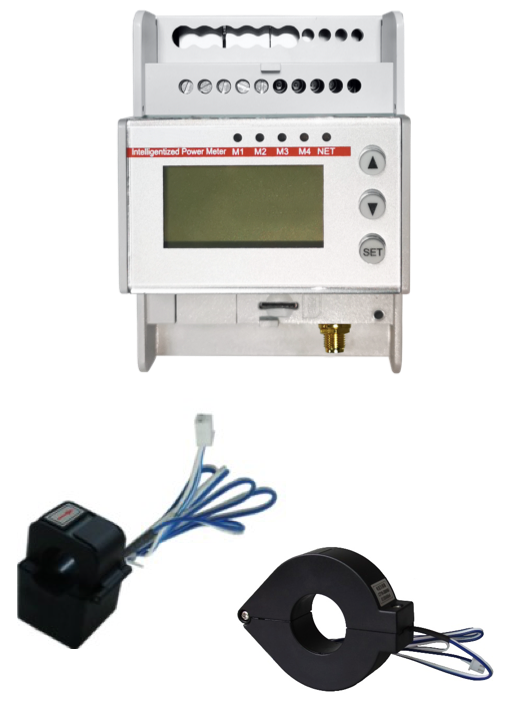

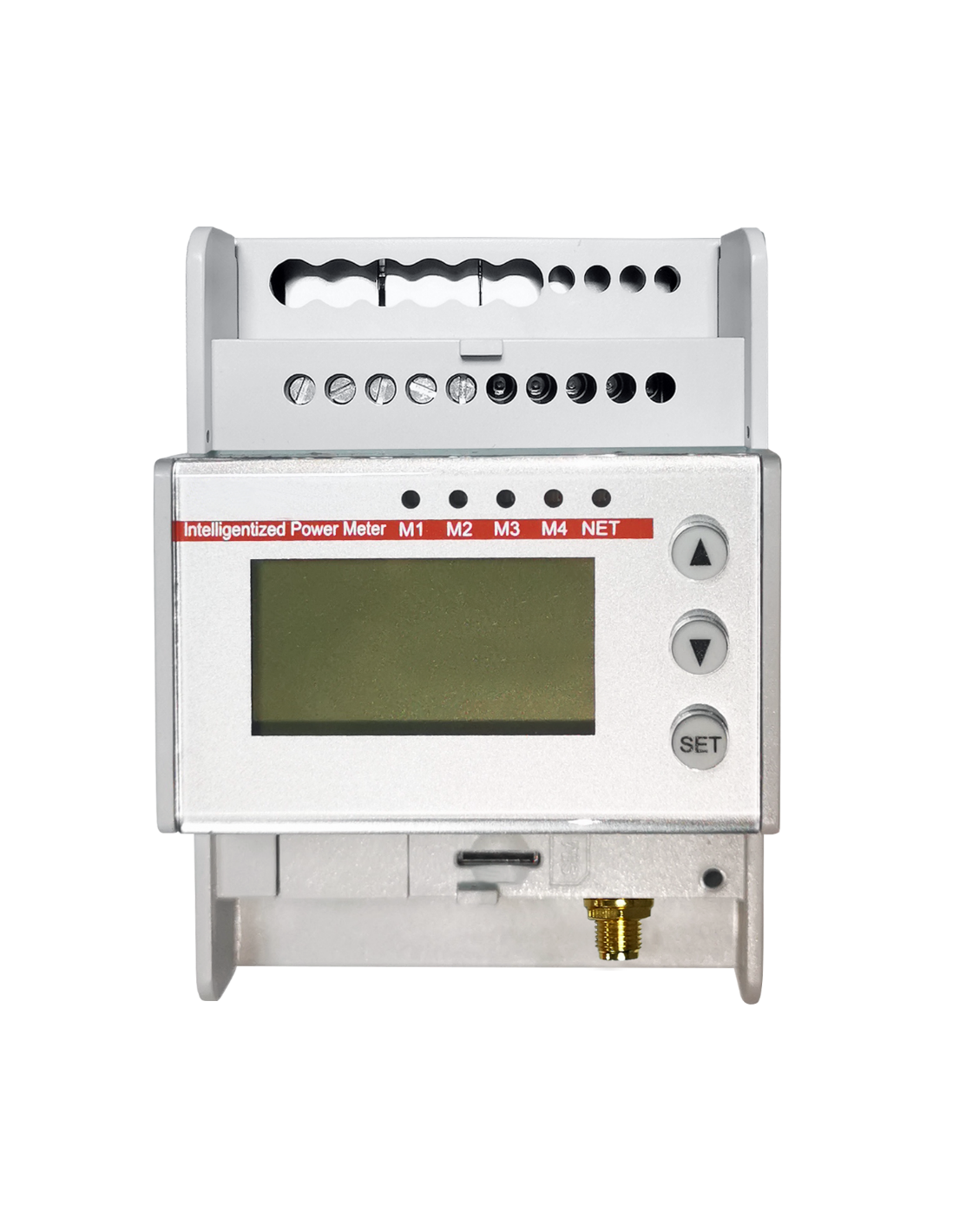

DTSD3366XX/XL系列電能表，是信立科技和廣東雅達電子共同設計開發的，具有無線通信功能的多功能電能表。主要特點：

• 配有計量芯片，專業電能計量。
• 支持RS485，和LoRa通信方式，支持Modbus RTU和DLT 645通信協議。
• 可同時監測1至4個回路的用電數據，更適用于配電柜（動力柜）、控制柜內的出線回路計量。
• 配開口式電流互感器，安裝簡單便捷。

主要功能

電能表選型說明

用電數據采集，確定電能表技術參數，建議考慮以下幾因素：

• 負荷（電流）：根據工作（額定）電流大小，選擇電流輸入范圍相匹配的電能表，保證計量精度。
• 電流互感器（CT）：根據額定（工作）電流，選擇CT變比；根據負荷側電纜（或銅排）的尺寸大小，選擇CT孔徑尺寸。
• 安裝：導軌安裝方式電表，開環互感器，對老設備加裝，或是新系統，安裝都更簡單、便捷。
• 功能：除基本計量功能外，根據運行方式、負載性質，以及對設備性能的分析要求，考慮復費率、電能質量、需量、歷史數據存儲等功能。
• 獲取電能質量諧波數據，對分析電能質量，設備老化、劣變、故障等原因，提高電能質量的策略，提供準確的數據支撐。
• 歷史數據儲、需量，為準確、細化核算電能消耗成本，優化生產計劃安排，降低用電成本，提供更準確、更實際的數據。

無線電表應用方案

用電數據采集點，選擇DTSD3366XX/XL系列無線電能表。

• 動力配電柜、控制柜，每面柜可安裝1至多塊無線電能表。一塊表可采集1-4個回路的用電數據，更少數量的表，采集更多回路，占用更小的安裝空間，安裝接線更加方便、快捷，對原柜進行更少的改動，對生產影響也降至更低。

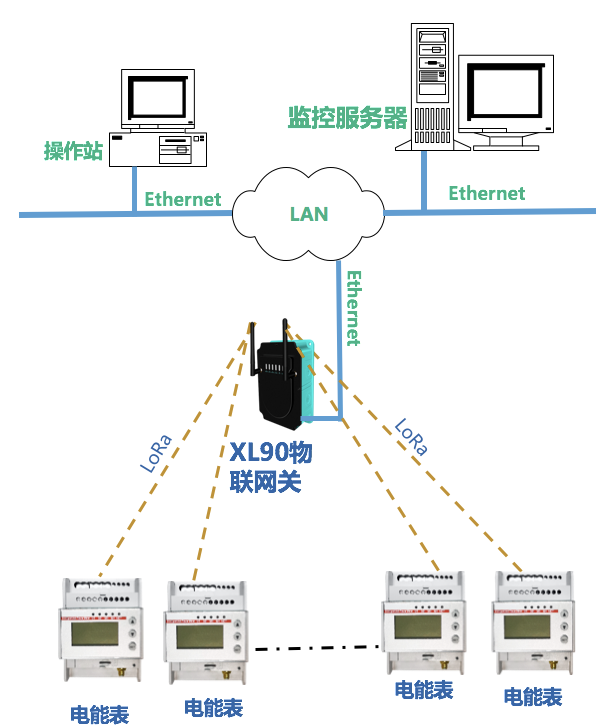

• 選擇LoRa通信，分布在車間、工廠各點的用電數據，無線匯聚到網關，接入監控服務器（能源管理系統），降低施工費用，減少了更多的麻煩。
• LoRa（按不同國家、地區規定，配置相應頻段的通訊模塊）傳輸距離比較遠。在工廠、車間環境，傳輸距離約300m至1000m。
• 選擇XL9系列網關，無線讀取電能表數據，通過Ethernet、Wi-Fi，MQTT、SOAP、 Modbus、API、寫數據庫等協議，向平臺轉發數據。

Wi-Fi傳輸應用方案

在需要用Wi-Fi網絡，將電能表數據，從采集點接入LAN推送至平臺管理系統（EMS、MES、ERP），建議的方案是：

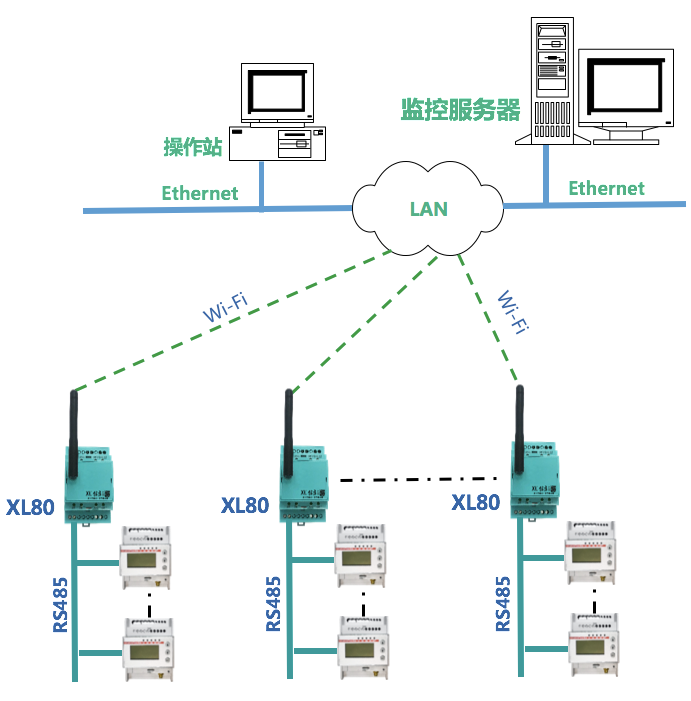

• 安裝在配電柜（控制柜）的電能表，通過RS485總線接入XL80通信主機；建議同一面柜內的電能表，配置1臺XL80通信主機，智能主機也安裝在配電柜內。
• XL80通信主機，通過Wi-Fi接入LAN網絡，支持MQTT、SOAP、API、Modbus、XL/9-IoT等等多種通信協議，接入EMS、MES、ERP等系統，不支持協議對接的，可直接將數據寫入數據庫。
• XL80通信主機，還支持Ethernet、4G/NB等通信方式，用戶使用時有更多選擇。
